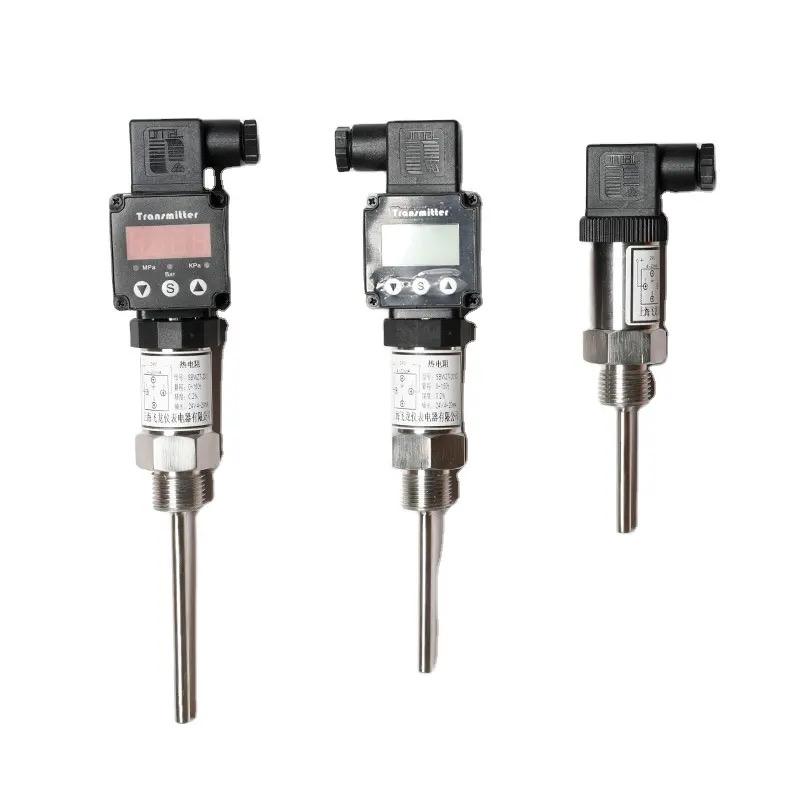

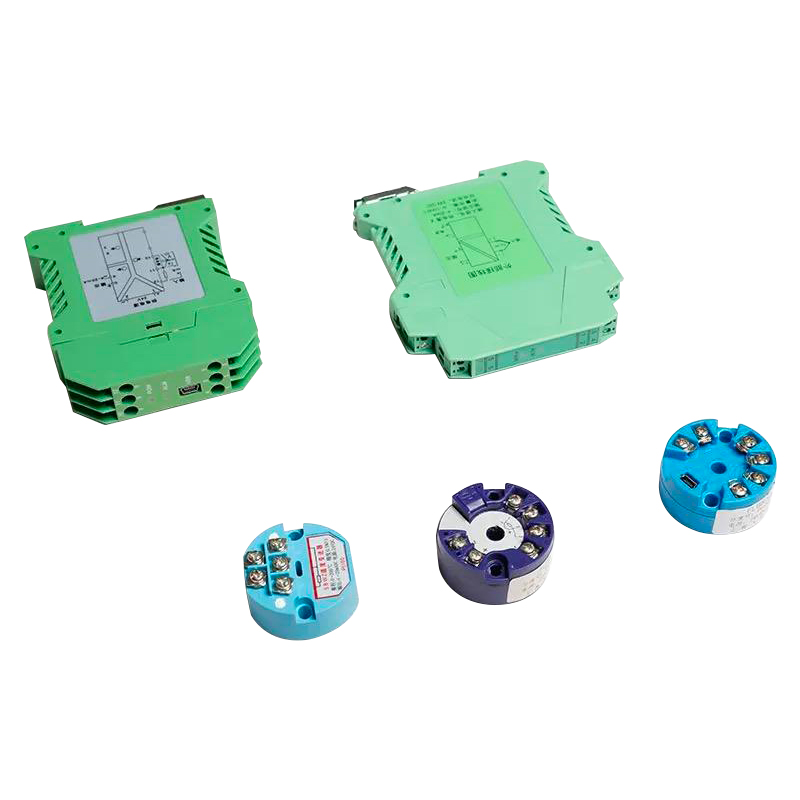

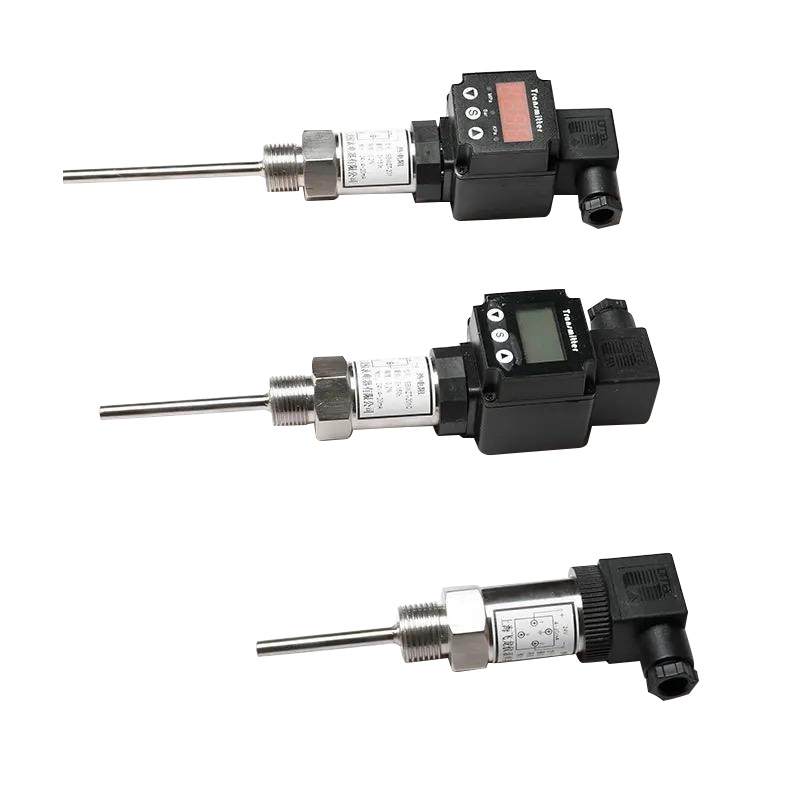

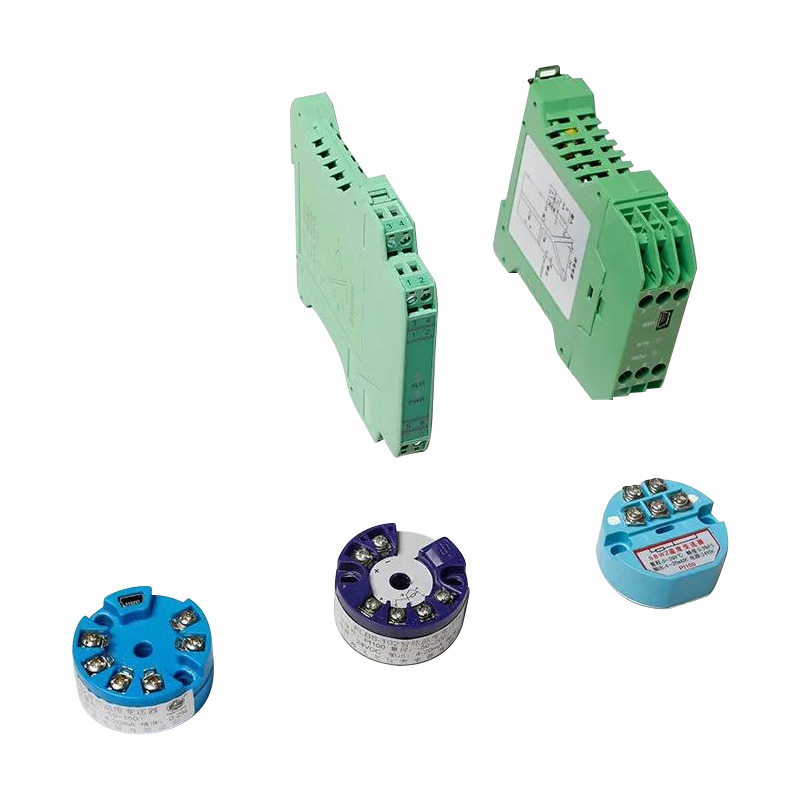

Transmițător de temperatură integrat
Transmițător de temperatură integrat
Transmițător de temperatură integrat
Transmițător de temperatură integrat
Transmițător de temperatură integrat

Transmițător de temperatură integrat

Termocuplul structural integrat și produsele de rezistență termică cu funcția de măsurare și transmisie a temperaturii pot fi realizate prin introducerea modulelor de sistem cu două fire ale unui transmițător (SBWR și SBWZ) în cutia de conectare a termocuplului și a produselor de rezistență termică, cum ar fi tipul normal ambalat, tipul antideflagrant și tipul învelit. semnalele termocuplului și rezistența termică cu marcaj de gradare standard și generează liniar 4~20mA DC după temperatura măsurată. Temperaturile sunt măsurate și controlate prin contactul semnalului de ieșire DC și al sistemului computerizat. Acest transmițător de temperatură poate fi utilizat pe scară largă în domeniul cercetării științifice din sectoarele industriale, cum ar fi energie electrică, metalurgie, petrol, inginerie chimică, aviație, mecanică, industria ușoară, textile, medicină, alimentație și apărare națională.
Solicitați o ofertă
ANTERIOR:Niciun articol anteriorURMĂTOR:Transmițător de temperatură integrat cu izolare completă
  • Parametru
  • Contactați-ne
  • Semnal de ieșire Semnal 4-20mA DC liniar cu temperatura în interval
    Precizie de bază Transmițător de temperatură cu termocuplu±0,5%FS;
    Transmițător de temperatură rezistență termică ±0,2%FS;
    Modul de transmisie sistem cu două fire
    sursa de curent continuu 12-30V DC. tensiune nominală 24V DC
    Impedanta de sarcina Sarcina limită a rezistenței de sarcină calculată;
    RL(max)=50(U-12)
    În formulă, transmițătorul este o tensiune de curent continuu
    Tensiune nominală sub 24 V:
    RL(max)=50(24-12)=600Ω
    Medii normale de operare a. Temperatura ambiantă: - 25℃~85℃ (cerință specială - 40℃~90℃)
    b. Umiditate relativa: 5%-95%
    c.Vibratii mecanice: 10-150HZ. A=0,15 mm
    d. Niciun mediu nu a provocat coroziune transmițătorului în aerul ambiant.
    Interferența electromagneților Când emițătorul radio de 20-1000MHz și 5W la 0,5 metri distanță de transmițător funcționează.lt va varia ± 0,15%FS.
    Deriva de temperatură Când temperatura mediului variază cu 1℃, punctul zero variază ±0,15% FS, iar intervalul de măsurare se modifică ± 0,01% FS

    Utilizare și cablare

    1. Observație pentru cablare: Vă rugăm să rețineți că elementul de detectare a temperaturii a fost bine conectat și domeniul de măsurare înainte de a părăsi fabrica. În general, vă rugăm să nu reglați potențiometrul de reglare a intervalului, decât dacă este necesar.

    2. Pentru instalarea TC și RTD integrat, vă rugăm să consultați alte instrucțiuni de operare pentru aceleași tipuri de TC și RTD.

    3. TC și RTD integrate sunt prevăzute cu o ieșire de curent de sistem cu două fire, astfel încât sunt necesari doar doi conductori de cupru.

    Exemplu pentru comanda

    Vă rugăm să indicați modelul, marcajul de gradare, lungimea totală și adâncimea introdusă în ordine, adică (L×I)

    Exemplu1:WRNKB-230 K 1150x1000

    I.E: Termocuplu învelit cu sistem cu două fire, instalare cu șuruburi fixe, cutie de conectare impermeabilă, diametru exterior Φ16mm, marcaj de gradare K, lungime totală 1150, adâncime introdusă 1000mm.

    Exemplul 2: WZPKB-336 Pt100 L=1000

    I.E: Sistem cu două fire de rezistență termică integrată din platină învelită, instalare bolț cu manșon mobil, cutie de conectare impermeabilă, diametru exterior, marcaj de gradare Pt100, lungime totală 1000 mm.

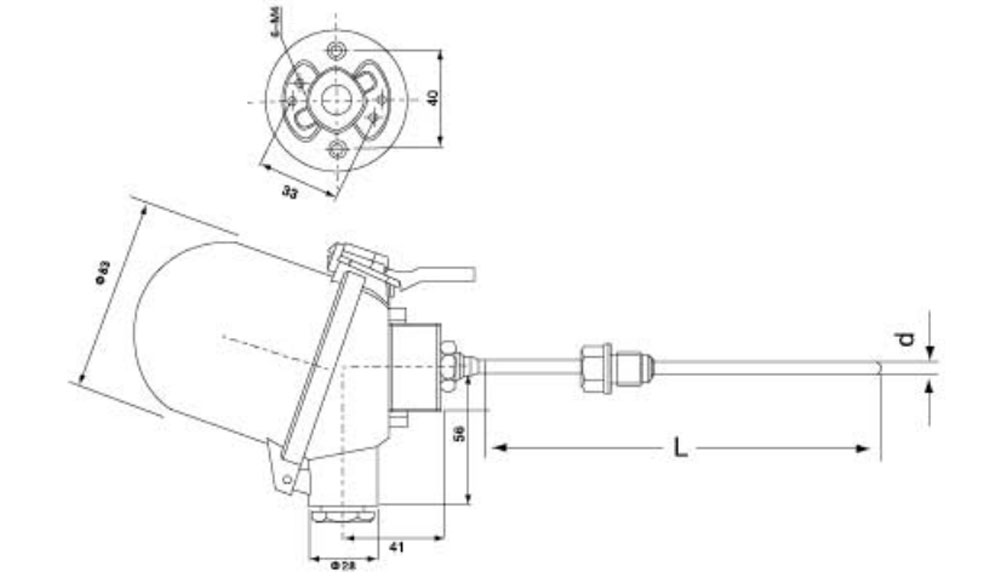

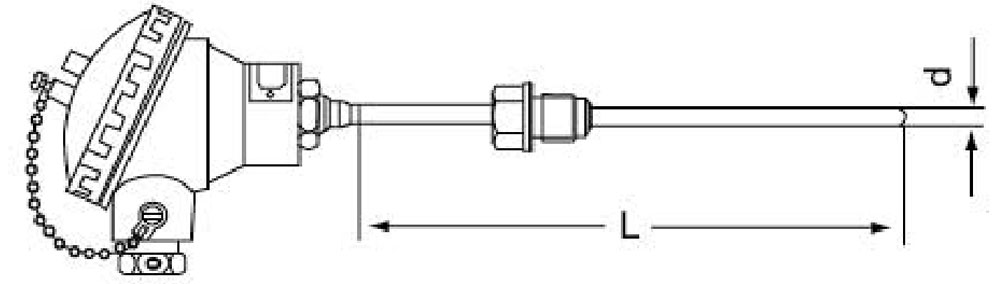

    Termocuplu și rezistență termică cu transmițător de temperatură

    Model Nota de absolvire Interval de măsurare (℃) Tub de carcasă
    Material Diametru tub. Spec.
    SBWZPR-231 Pt100 -50- 400 1Cr18Ni9Ti、316 Φ6-12 300×150
    400×250
    450×300
    500×350
    SBWRNR-231 R 0-1000 1Cr18NiSTi、GH2520、316 Φ6-12

    Model Nota de absolvire Interval de măsurare (℃) Tub de carcasă
    Material Diametru tub. Spec.
    SBWZPK2-231 Pt100 -50- 400 1Cr18Ni9Ti、316 Φ6-12 550×400
    600×450
    650×500
    700×550
    750×600
    800×650
    1000×850
    1150×1000
    1350×1200
    SBWRNR2-231 R 0-1000 1Cr18Ni9Ti、GH2520、316 Φ6-12

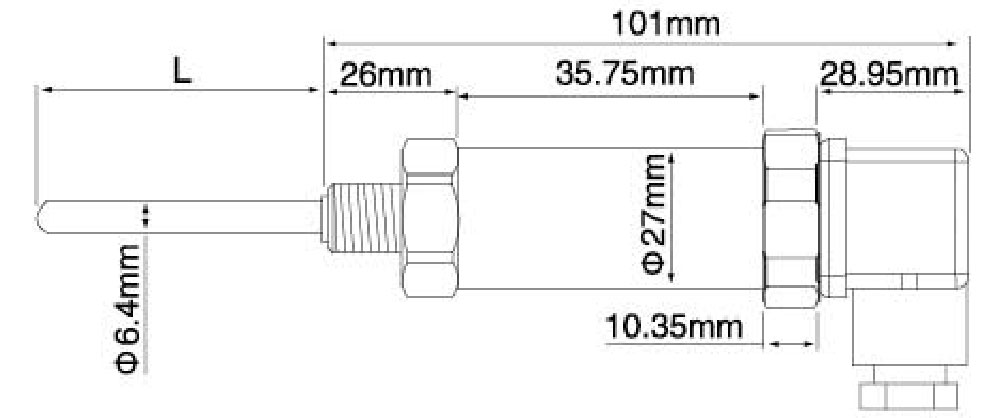

    Hirschmann tip plug-in rezistență termică mică și termocuplu

    Model Nota de absolvire Interval de măsurare (℃) Tub de carcasă
    Material Diametru tub. Spec.
    SBWET-201 Pt100 -50- 400 1Cr18Ni9Ti、316 Φ4-12 50
    100
    150
    200
    300
    400
    500
    SBWET-200 R 0-800 1Cr18Ni9Ti、GH2520、316 Φ4-12
