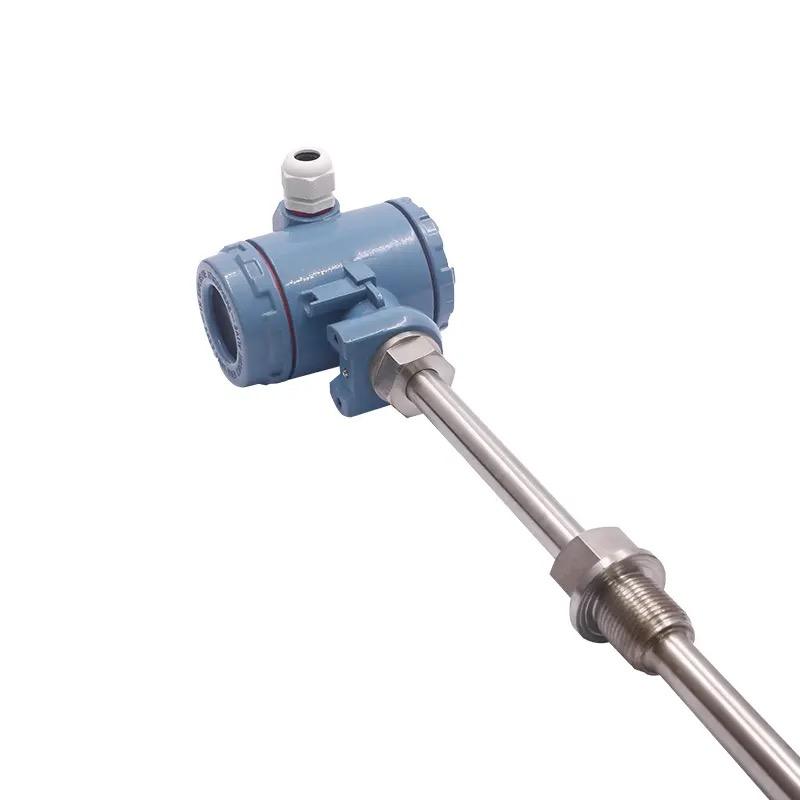

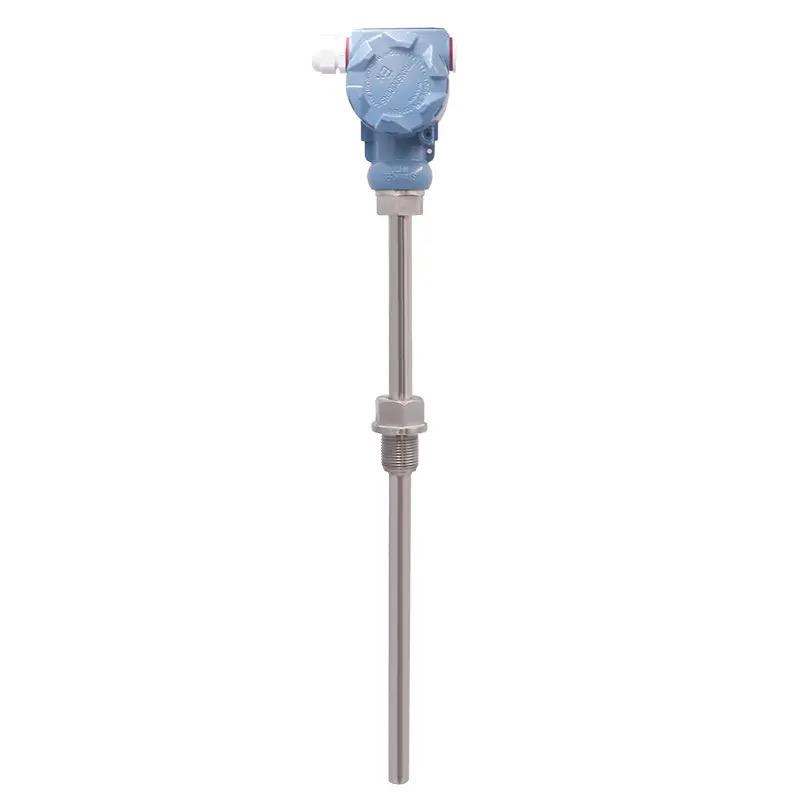

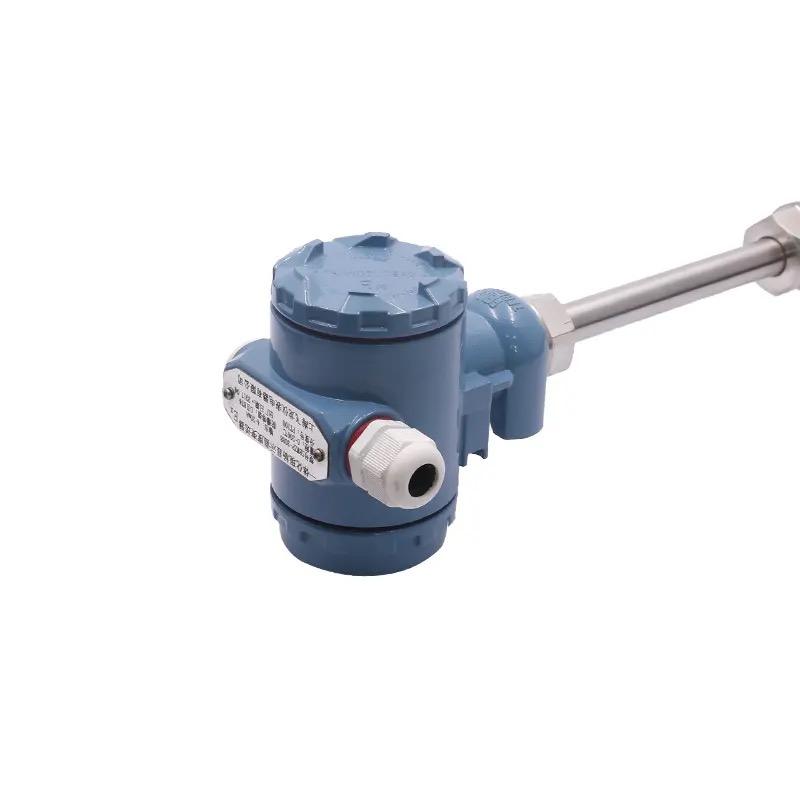

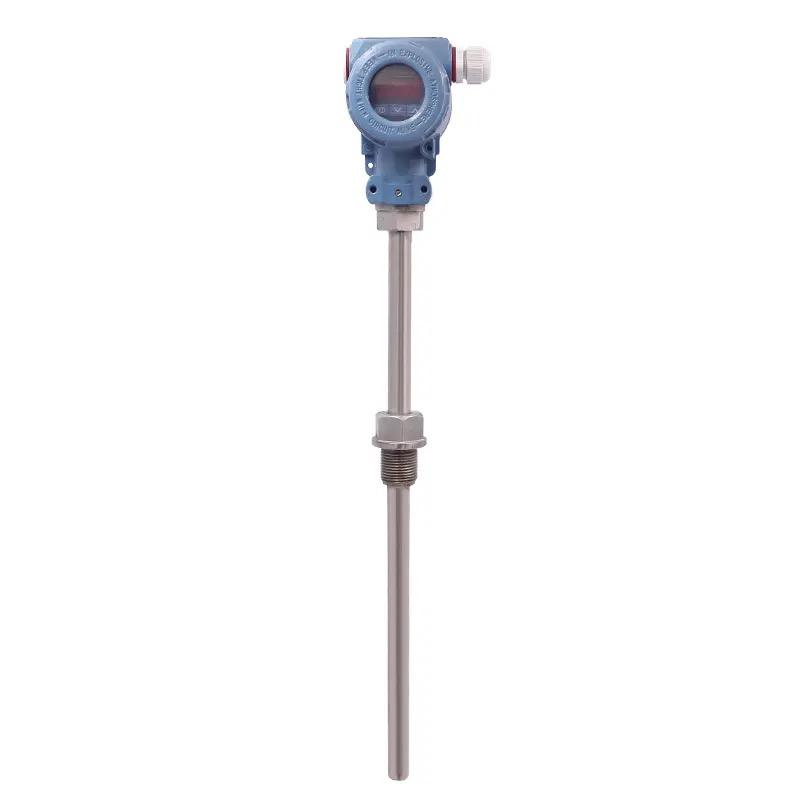

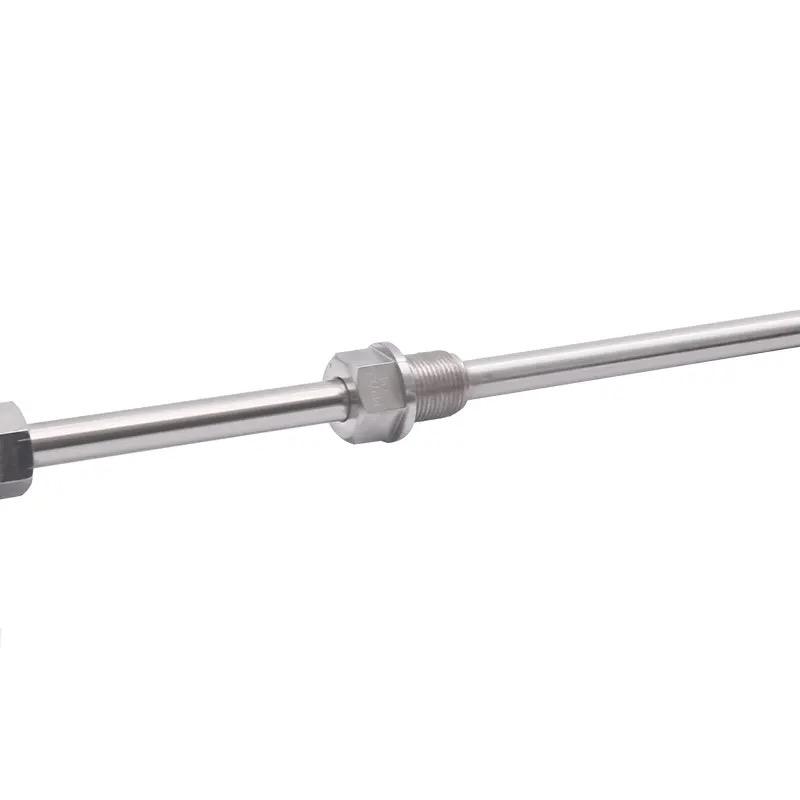

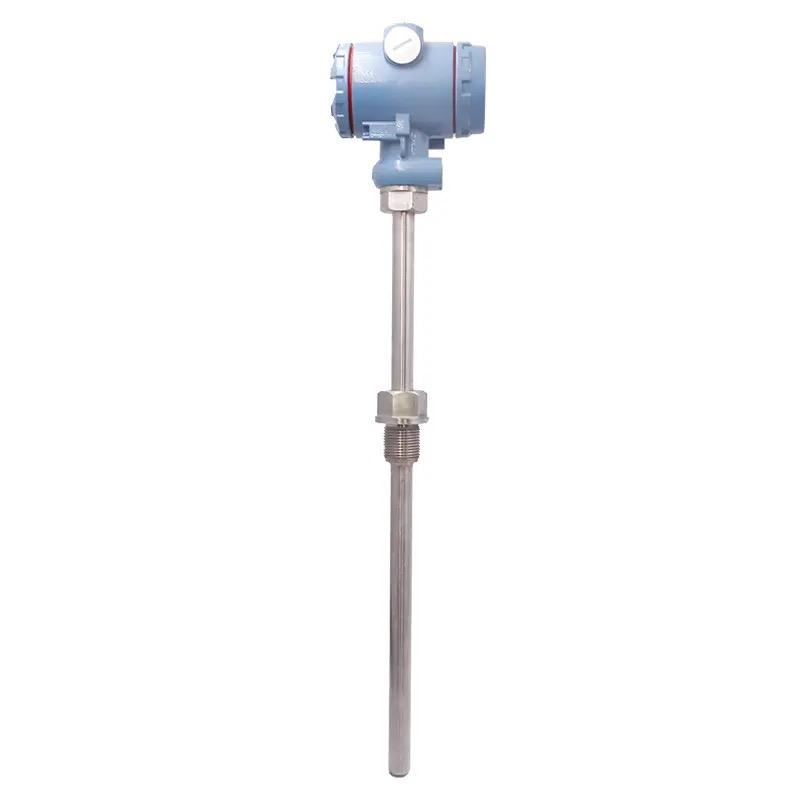

Transmițător de temperatură integrat cu izolare completă

Transmițătorul general de temperatură integrat este utilizat pentru intrarea semnalului de rezistență termică (RTD), termocuplu (TC), rezistență și tensiune, care poate fi instalat în senzor prin configurația PC. (protocolul PEOFIBUS-PA și HART sunt disponibile). Locuri aplicabile: · Transmițătorul de temperatură integrat PCP poate fi folosit pentru a transforma toate tipurile de semnale de intrare în semnale de ieșire de 4-20 mA · Intrare Rezistenta termica (RTD) Termocuplu (TC) Rezistență (Ω) Tensiune (mV) .Prin PC, instrumentul de configurare poate fi utilizat online. Caracteristici: .General PCP poate fi folosit pentru toate tipurile de semnale de intrare .Izolare electrică .Sistem cu două fire și ieșire analogică 4-20mA .Precizie ridicată .Semnalele de deteriorare a senzorului sau de scurtcircuit pot fi setate în prealabil în conformitate cu NAMUR NE 43. ·EMC trebuie să fie în conformitate cu NAMUR NE 21, CE .Certificare antiexplozie .Ieșire analogică .Intervalul de măsurare poate fi personalizat de către utilizatori

Solicitați o ofertă

Funcționarea și structura sistemului

Sistem de măsurare

Un transmițător inteligent de temperatură este un sistem cu două fire cu ieșire analogică, semnale de intrare cu 2, 3 și 4 fire de rezistență termică (RTD), semnal de termocuplu și semnal de tensiune, care pot fi configurate printr-un instrument de configurare,

Rezistență termică de intrare (RTD)

Tip	Interval de măsurare	Min. Interval de măsurare
Pt100 Pt500 Pt1000 În conformitate cu IEC 751	-200-850℃ -328-1562°F -200-250℃ -328-482°F -200-250℃ -328-482°F	10K (18°F) 10K (18°F) 10K (18°F)
Ni100 Ni500 Ni1000 În conformitate cu DIN 43760	-60-180℃ -76-356°F -60-150℃ -76-302°F -60-150℃ -76-302°F	10K (18°F) 10K (18°F) 10K (18°F)
Tipul cablajului	Compensarea rezistenței cablului de măsurare a sistemului cu două fire cu 2, 3 sau 4 conexiuni ( 0-20Ω)
Rezistența cablului senzorului	Fiecare cablu
Senzor curent	≤0,6 mA

Semnal de rezistență (Ω)

Tip	Interval de măsurare	Min. Interval de măsurare
Rezistență (Ω)	10..2000(Ω)	100(Ω)

Termocuplu (TC)

Tip	Interval de măsurare	Min. Interval de măsurare
B (PtRh30-PtRh6) C (W5Re-W26Re) ^[3] D (W3Re-W25Re) ^[3] E (NiCr-CuNi) J(Fe-CuNi) K (NICr-Ni) L (Fe-CuNi) ^[2] N[NiCrSi-NiSi) R(PtRh13-Pt) S(PtRh10-Pt) T(Cu-CuNi) U(Cu-CuNi) ^[2] MaiRe5-MoRee41 ^[1] În conformitate cu IEC 584 Partea 1	0-1820℃ 32-3308°F 0-2320℃ 32-4208°F 0-2495℃ 32-4523°F -200- 915℃ -328-1679°F -200-1200℃ -328-2192°F -200- 1372℃ -328-2501°F -200-900℃ -328-1652°F -270-1300℃ -454-2372°F 0-1768℃ 32-3214°F 0-1768℃ 32-3214°F -200-400℃ -328-752°F -200-600℃ -328-1112°F 0-2000℃ 32-3632°F	500k (900°F) 500k (900°F) 500k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 50k (900°F) 500k (900°F) 500k (900°F) 50k (900°F) 50k (900°F) 500k (900°F)
Joncțiune rece	Interior (Pt100) sau exterior (0...80℃), 32...176°F
Precizia joncțiunii la rece	±1k
Senzor curent	30nA

Semnal de tensiune (mV)

Tip	Interval de măsurare	Interval de măsurare maxim
Milivolt (mV)	-10...100mV	5mV

intrare ieșire (analogică)

Semnal de ieșire	4...20 mA.20..4 mA
Caracteristici de transmisie	Temperatura, rezistența și liniaritatea tensiunii
Sarcina maxima	(V-8V)/0,025A

(1) Fără referire

(2) În conformitate cu DIN 43710

(3) În conformitate cu ASTM E988

Filtru digital Grae 1	0...8s
curent de intrare	≤3,5mA
Limitare curentă	≤25mA
Comutator de întârziere	4s (În timpul alimentării la-3,8mA)
Timp de răspuns	1s

Semnal de eroare (monitorizarea defecțiunilor)

Sub limita inferioară de măsurare	Dutput până la 3,8 mA
Deasupra măsurătorilor Iirmit superior	Ieșire până la 20,5 mA
Deteriorarea senzorului Scurtcircuit senzor	Poate fi setat ca ≤3,6 mA sau ≥21,0 mA

Conexiune electrică

Sursa de alimentare	U _b =8...35V DC Protecție la polaritate
Izolație electrică (intrare/ieșire)	U=3,75kV AC
Interval de fluctuație permis	U≤5V (când Ub≥13V, f _max = 1 KH ₂ t)

Precizie

Condiții de referință

Temperatura raled23℃ (73,4°F) ± 5K

Rezistenta termica (RTD)

Tip	Precizia măsurătorilor
Pt100,Ni100 Pt500,Ni500 Pt1000,Ni1000	0,2K sau 0,08% 0,5K sau 0,20% 0,3K sau 0,12%

Semnal de rezistență (Ω)

Tip	Precizia măsurătorilor	Domeniul de măsurare
Rezistență	±0,1Ω sau 0,08%	10...40Ω
Rezistență	±1,5Ω sau 0,12%	10...2000Ω

Termocuplu (TC)

Tip	Precizia măsurătorilor
K, J, T, E, L, U, N, C, D S.B.R MoRe5-MoRe41	tip.0,5 k sau 0,08% tip.1,0 k sau 0,08% tip.2,0 k sau 0,08%
Alegat de la sfârşitul relevenţei interne	Pt100 DIN IEC751 C1.B

Semnal de tensiune (mV)

Tip	Precizia măsurătorilor	Domeniul de măsurare
Milivolt (mv)	±20μV sau 0,08%	-10...10mV

Afectat de sursa de alimentare	≤±0,01%/V cu abatere de 24 ^[3]	Domeniul de măsurare
Afectate de sarcină	≤±0,02%/100Ω ^[3]	-10...10mV

(1) Nu se aplică termocuplului.

(2) % este raportat la domeniul de măsurare reglabil (valoare max.).

(3) Toate ala sunt legate de valoarea finală a măsurării (FSD)

Schimbarea temperaturii

RTD
Td=±(15ppmk*Domeniu maxim de măsurare)±50 ppmK*Interval de măsurare prestabilit)*∆θRezistență termică Pt100
Td=±(15ppmk*(Valoarea finală a măsurătorii 200) 50ppm/K*Interval de măsurare prestabilit)*∆θ Termocuplu (TC)
Td=±(50 ppmK*Interval maxim de măsurare 50ppm/K*Interval de măsurare prestabilit)*∆θ
∆θ=Valoarea temperaturii mediului înconjurător se abate de la temperatura de retență

Stabilitate pe termen lung

≤0,1K/an[1] sau ≤0,05%/an[1][2]

Stare de instalare

Unghi de instalare	Fără limitare
Zona de instalare	Cutie de conectare impermeabilă sau cutie de conectare anti-explozie

Starea de aplicare Starea mediului

Temperatura mediului	-40... 85℃(-40..185°F). Se aplică zonei de protecție împotriva exploziilor
Temperatura de depozitare	-0... 100℃(-40...-212°F)
Clasa de climă	în conformitate cu EN G0654-1,ClaasC
Condens	Permisiune
Clasa ProtacLlon	IP 00/IP 66 Instalare
Protecție împotriva vibrațiilor	În conformitate cu IEC 60068-2-6
Compatibilitate electromagnetică	Emisia radiata anti-EMI si anti-EMl in conformitate cu EN 61326-1 si NAMUR NE 21

Structura mecanică

Welghl	=40g
Material	Carcasa: PC, plastic sau poliester
Terminal	cablu max, 1,75 mm2 (0,0027 in2)

Afișaj și sistem de operare Operare de la distanță

Instrument de configurare	Instrument special de configurare
Software de configurare	Software de operare pentru PC (Reaowin 2o00 ]
împletire	Interfata PC conectata cu cablu TTL-l-RS 232 cu mufa
Parametru de configurare	Tipul de senzor, tipul de conectare și unitatea de inginerie (C/F interval de măsurare, compensare internă/externă a joncțiunii la rece, compensare a rezistenței cablului în sistemul de măsurare cu două fire, stare de defecțiune, semnal de ieșire (4...20/20...4 mA), filtru digital (umiditate), ieșire, marcaj punct de măsurare (8 caractere) și ieșire analogică.
