Transmițător de temperatură: cum funcționează, precizie și selecție

Ce este un transmițător de temperatură și cum funcționează?

A transmițător de temperatură funcționează prin recepționarea ieșirii electrice de la un element de detectare a temperaturii, procesarea acesteia prin circuite interne de condiționare și liniarizare a semnalului și generând o ieșire standardizată proporțională cu temperatura măsurată. Arhitectura internă a unui transmițător digital modern de temperatură constă din patru etape funcționale care transformă împreună un semnal brut, neliniar al senzorului într-o ieșire precisă, rezistentă la zgomot, potrivită pentru transmisie pe distanțe lungi și procesare directă de către un sistem de control distribuit sau un controler logic programabil.

Cele patru etape interne ale unui transmițător de temperatură

Lanțul de procesare a semnalului din interiorul unui transmițător de temperatură industrial modern urmează o arhitectură consecventă, indiferent dacă intrarea este de la un termocuplu, RTD sau alt tip de senzor:

• Achiziție semnal de intrare: Circuitul de intrare al emițătorului primește semnalul senzorului, care poate fi un nivel de milivolt EMF de la un termocuplu (de obicei 0 până la 60 mV, în funcție de tip și intervalul de temperatură) sau o valoare a rezistenței de la un RTD (de obicei, 100 până la 400 ohmi pentru un senzor Pt100 în domeniul său de măsurare). Circuitul de intrare furnizează curentul de excitație pentru senzorii RTD (de obicei, 0,2 până la 1,0 mA pentru a minimiza eroarea de autoîncălzire) și aplică o amplificare a impedanței de intrare ridicate la semnalele de milivolt de termocuplu pentru a evita încărcarea ieșirii senzorului.
• Conversie analog în digital: Semnalul de intrare amplificat este convertit într-o reprezentare digitală printr-un convertor analog-digital de înaltă rezoluție, de obicei cu rezoluție de 16 până la 24 de biți. Această rezoluție înaltă asigură că transmițătorul poate rezolva schimbări foarte mici de temperatură în intervalul său de măsurare configurat. Un convertor de 16 biți pe un interval de 100 de grade Celsius rezolvă schimbările individuale de temperatură de aproximativ 0,0015 grade Celsius, ceea ce este mult mai fin decât incertitudinea de măsurare finală a sistemului, dar oferă precizia internă necesară pentru a menține acuratețea după liniarizare și calculul de ieșire.
• Linearizare și compensare: Procesorul digital aplică polinomul de caracterizare specific senzorului stocat în memoria emițătorului pentru a converti valoarea digitală brută într-o valoare a temperaturii. Această etapă de liniarizare este esențială deoarece nici relațiile EMF cu termocuplu față de temperatură și nici rezistența RTD față de temperatură nu sunt liniare; polinoamele de caracterizare definite în standardul IEC 60584 pentru termocupluri și standardul IEC 60751 pentru RTD-urile Pt compensează aceste neliniarități. Pentru transmițătoarele cu termocuplu, această etapă aplică și compensarea joncțiunii rece care ține cont de temperatura joncțiunii de referință la bornele transmițătorului, care trebuie măsurată și scăzută din ieșirea termocuplului pentru a produce o citire precisă a temperaturii procesului.
• Generare ieșire: Valoarea liniarizată a temperaturii este utilizată pentru a calcula curentul de ieșire prin maparea liniară a temperaturii măsurate pe intervalul de curent de la 4 la 20 mA. Transmițătorul conduce o sursă de curent de precizie care menține ieșirea curentului calculat independent de tensiunea de alimentare a buclei și rezistența cablului, furnizând semnalul buclei de curent independent de tensiune pe care instrumentul receptor îl vede ca variabilă de proces.

Cum funcționează un transmițător de temperatură cu termocuplurile?

Un termocuplu este o joncțiune a două fire metalice diferite care generează o forță electromotoare mică (EMF) proporțională cu diferența de temperatură dintre joncțiunea de măsurare (joncțiunea fierbinte, plasată în punctul de măsurare a procesului) și joncțiunea de referință (joncțiunea rece, situată în punctul în care firul termocuplului trece la conductorii de cupru, de obicei la terminalele de intrare ale transmițătorului). Termocuplul nu măsoară temperatura absolută; măsoară o diferență de temperatură, iar transmițătorul de temperatură trebuie să adauge temperatura joncțiunii de referință pentru a converti această diferență într-o temperatură de proces absolută.

Transmițătoarele moderne de temperatură includ un senzor intern de compensare a joncțiunii rece, de obicei un termistor de precizie sau un senzor de bandă interzisă din silicon, montat la bornele de intrare ale termocuplului. Acest senzor măsoară temperatura reală a bornelor de intrare a transmițătorului și adaugă această temperatură de referință a joncțiunii la EMF măsurată a termocuplului în timpul calculului de liniarizare. Precizia compensării joncțiunii reci contribuie semnificativ la incertitudinea generală de măsurare a sistemelor transmițătoare cu termocuplu, iar transmițătoarele de înaltă calitate își specifică precizia compensării joncțiunii reci separat de acuratețea de condiționare a semnalului emițătorului. O eroare de compensare a joncțiunii la rece de 0,5 grade Celsius se adaugă direct la eroarea generală de măsurare, indiferent de calitatea tuturor celorlalte componente ale sistemului.

Alegerea tipului de termocuplu determină domeniul de măsurare, sensibilitatea și caracteristicile de compatibilitate chimică ale combinației de senzori transmițător. Cele mai frecvente tipuri utilizate cu transmițătoarele de temperatură industriale sunt:

• Tip K (Cromel/Alumel): Cel mai utilizat termocuplu industrial, care acoperă un interval de aproximativ 200 până la 1.260 de grade Celsius cu un coeficient Seebeck de aproximativ 41 de microvolți pe grad Celsius. Tipul K este potrivit pentru atmosfere oxidante și inerte și oferă o precizie adecvată pentru majoritatea aplicațiilor industriale de monitorizare a temperaturii.
• Tip J (Fier/Constantan): Potrivit pentru atmosfere reducătoare sau de vid, cu un interval de la 40 la 750 de grade Celsius și un coeficient Seebeck de aproximativ 51 microvolți pe grad Celsius. Ieșirea mai mare pe grad în comparație cu Tipul K înseamnă semnale de intrare mai mici ale transmițătorului de procesat, dar conductorul de fier limitează temperatura maximă și atmosfera permisă.
• Tip T (Cupru/Constantan): Folosit pentru măsurători criogenice și de temperatură joasă de la 200 la 350 de grade Celsius, cu repetabilitate excelentă la temperaturi sub 0 grade Celsius, ceea ce îl face alegerea preferată pentru aplicațiile de monitorizare a camerelor frigorifice și depozitării criogenice.
• Tip R și Tip S (aliaje de platină/rodiu): Termocuplurile din metale nobile utilizate la temperaturi ridicate de la 0 la 1.600 de grade Celsius în aplicații precum producția de sticlă, ceramică și oțel în care termocuplurile din metale comune nu ar supraviețui. Coeficienții Seebeck mai mici (aproximativ 10 microvolți pe grad Celsius) necesită o amplificare de înaltă rezoluție a intrării emițătorului pentru a obține o precizie adecvată.

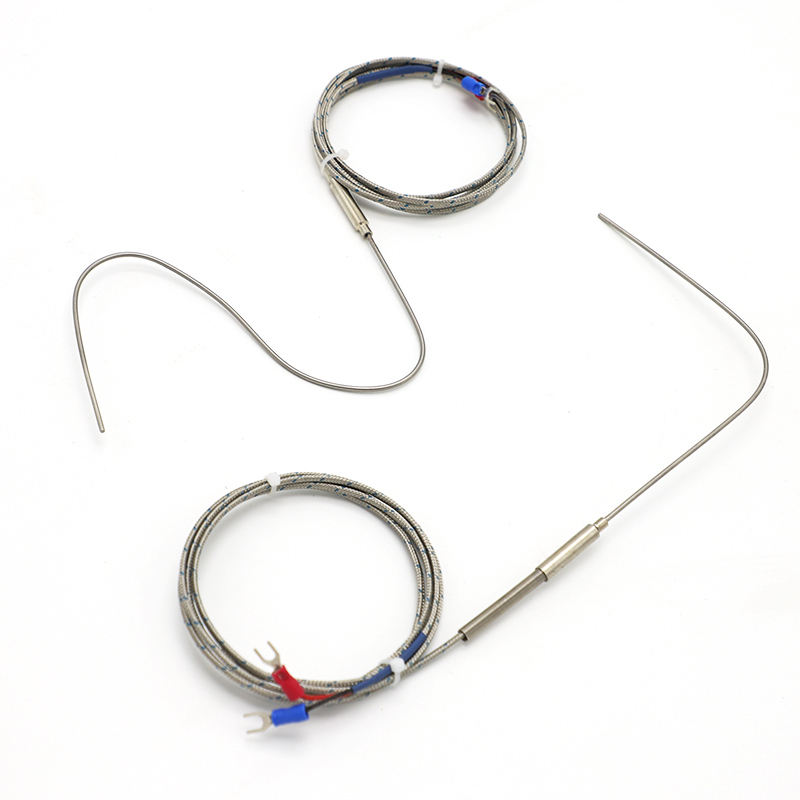

Procesarea intrării RTD în transmițătoarele de temperatură

Detectoarele de temperatură cu rezistență (RTD) funcționează pe un principiu fizic fundamental diferit de termocuplurile, măsurând creșterea rezistenței electrice a unui element de metal pur (platină în tipurile Pt100 și Pt1000) pe măsură ce temperatura crește. Transmițătorul furnizează un curent mic cunoscut prin elementul RTD și măsoară tensiunea rezultată pentru a calcula rezistența, apoi aplică ecuația Callendar Van Dusen sau polinomul de caracterizare IEC 60751 pentru a converti această rezistență la temperatură.

Configurațiile de conectare RTD cu trei și patru fire sunt utilizate pentru a elimina efectul rezistenței firului de plumb asupra preciziei măsurării. Într-o configurație cu două fire, rezistența firului de plumb (care variază în funcție de temperatura ambiantă și lungimea firului) se adaugă direct la rezistența RTD măsurată și introduce o eroare care nu poate fi corectată. Într-o configurație cu trei fire, transmițătorul folosește o punte Wheatstone sau un circuit echivalent care anulează rezistența firului de retur comun, reducând eroarea la diferența de rezistență dintre cele două fire de plumb separate. Într-o configurație cu patru fire, perechile separate de fire de transport de curent și de detectare a tensiunii elimină complet efectul rezistenței firului de plumb asupra măsurării, realizând acuratețea intrinsecă deplină a senzorului RTD. Conexiunile cu patru fire sunt standard pentru aplicații de laborator și procese de înaltă precizie; conexiunile cu trei fire sunt obișnuite în instalațiile industriale în care o eroare de rezistență reziduală a cablului este acceptabilă.

Cât de precise sunt transmițătoarele de temperatură?

Precizia unui sistem transmițător de temperatură este un compus din mai multe surse individuale de eroare care contribuie fiecare la incertitudinea totală de măsurare. Înțelegerea acestor surse de eroare și a modului în care acestea se combină este esențială pentru selectarea unui transmițător cu acuratețe adecvată pentru o anumită aplicație și pentru interpretarea specificațiilor de precizie menționate în fișele de date ale transmițătorului.

Componentele de precizie ale transmițătorului

Un buget complet de precizie a sistemului de transmițător de temperatură include contribuții din următoarele surse:

• Precizia senzorului: Standardul IEC 60751 definește două clase de precizie RTD Pt100. Senzorii din clasa A au o precizie de plus sau minus (0,15 0,002 ori valoarea absolută a lui T) grade Celsius, unde T este temperatura în grade Celsius, ceea ce produce aproximativ plus sau minus 0,25 grade Celsius la 50 de grade Celsius și plus sau minus 0,55 grade Celsius la 2000. Senzorii de clasă B au toleranță dublă față de clasa A. Precizia termocuplului conform IEC 60584 este exprimată ca procent din citire sau o valoare fixă ​​în grade Celsius, oricare dintre acestea este mai mare: un termocuplu standard Clasa 1 de tip K are o precizie de plus sau minus 1,5 grade Celsius sau de plus sau minus 0,4 la sută din citire, oricare dintre acestea este mai mare.
• Precizia de referință a transmițătorului: Precizia de condiționare a semnalului emițătorului, specificată la o temperatură ambientală de referință (de obicei, 20 până la 25 de grade Celsius) în condiții stabile. Transmițătoarele de temperatură industriale de înaltă calitate de la producători precum Emerson Rosemount, ABB, Endress Hauser și Yokogawa realizează specificații de precizie de referință de plus sau minus 0,05 până la 0,1 grade Celsius pentru intrările RTD și plus sau minus 0,1 până la 0,5 grade Celsius pentru intrările de termocuplu, făcând transmițătorul un factor de incertitudine totală relativ mic atunci când senzorul de incertitudine totală este utilizat.
• Efectul temperaturii ambientale: Precizia emițătorului se degradează pe măsură ce temperatura sa de funcționare se îndepărtează de temperatura de referință. Efectele tipice ale temperaturii ambientale ale transmițătorului sunt specificate ca o modificare a ieșirii pe grad Celsius de modificarea temperaturii ambiante, adesea în intervalul de la 0,005 la 0,02 grade Celsius pe grad Celsius de modificare a mediului ambiant. Într-un transmițător găzduit într-o incintă de câmp care poate experimenta temperaturi ambientale de la minus 20 la plus 60 de grade Celsius, efectul temperaturii ambientale poate adăuga 0,4 până la 1,6 grade Celsius de incertitudine suplimentară erorii totale de măsurare.
• Deriva pe termen lung: Precizia transmițătorului de temperatură variază treptat în timp, din cauza îmbătrânirii componentelor electronice și a stresului mecanic din ciclul termic. Transmițătoarele industriale bine proiectate specifică o stabilitate pe termen lung de plus sau minus 0,1 până la 0,25 la sută din interval pe o perioadă de serviciu de 10 ani, ceea ce se traduce la mai puțin de 0,1 grade Celsius de deriva pe an pentru un interval tipic de măsurare de 100 de grade Celsius. Verificarea derivei prin verificarea periodică a calibrării este practica standard pentru menținerea integrității măsurătorilor pe durata de viață a transmițătorului.

Precizie practică în aplicațiile de proces

Precizia combinată a unui senzor și transmițător bine adaptat într-o instalație tipică de proces industrial, ținând cont de toate sursele de eroare, se încadrează de obicei în intervalul de plus sau minus 0,5 până la 2 grade Celsius pentru sistemele bazate pe RTD și plus sau minus 1,5 până la 5 grade Celsius pentru sistemele bazate pe termocuplu. Intervalul mai mare de incertitudine pentru sistemele de termocuplu reflectă combinația dintre precizia inerentă mai scăzută a senzorului, eroarea de compensare a joncțiunii rece la transmițător și susceptibilitatea mai mare a măsurătorilor EMF cu termocuplu la interferența electrică.

Pentru aplicațiile care necesită incertitudine de măsurare sub plus sau minus 0,5 grade Celsius, selectați un RTD Pt100 cu toleranță Clasa A sau 1/3 DIN, conectați-l în configurație cu patru fire, utilizați un transmițător de mare precizie specificat pentru intrarea RTD și instalați transmițătorul într-o locație cu temperatură ambientală stabilă și moderată. Sistemele Pt100 cu patru fire de la producători de top pot obține o incertitudine de măsurare combinată de plus sau minus 0,2 până la 0,3 grade Celsius în instalații bine controlate, potrivite pentru aplicații farmaceutice, alimentare și procese de precizie în care este necesar un control mai strict al temperaturii.

Comparație de precizie: termocuplu vs sisteme de transmisie RTD

Transmițătoare de temperatură integrate: design și avantaje

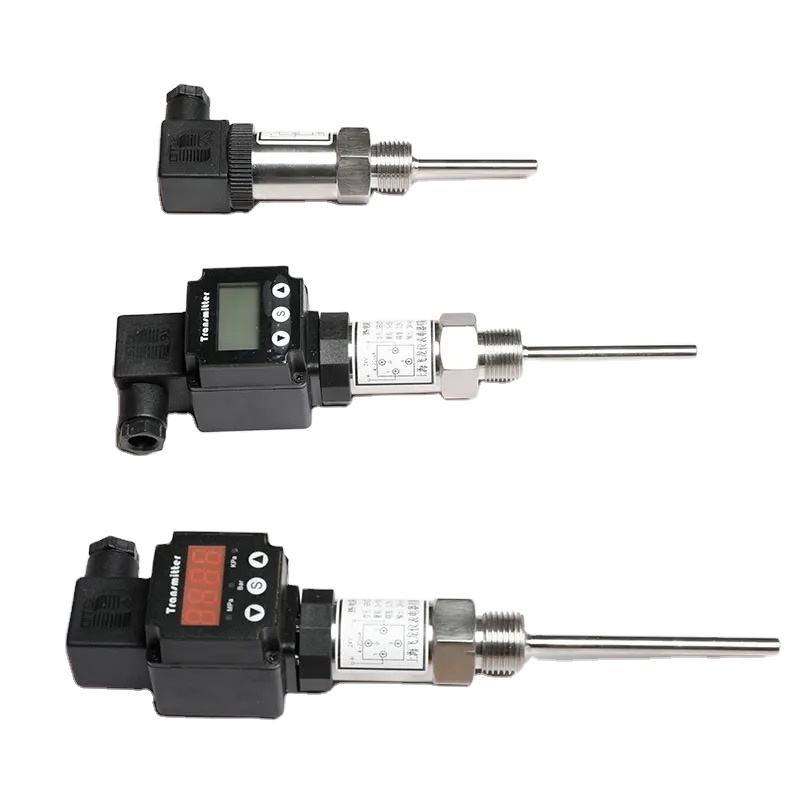

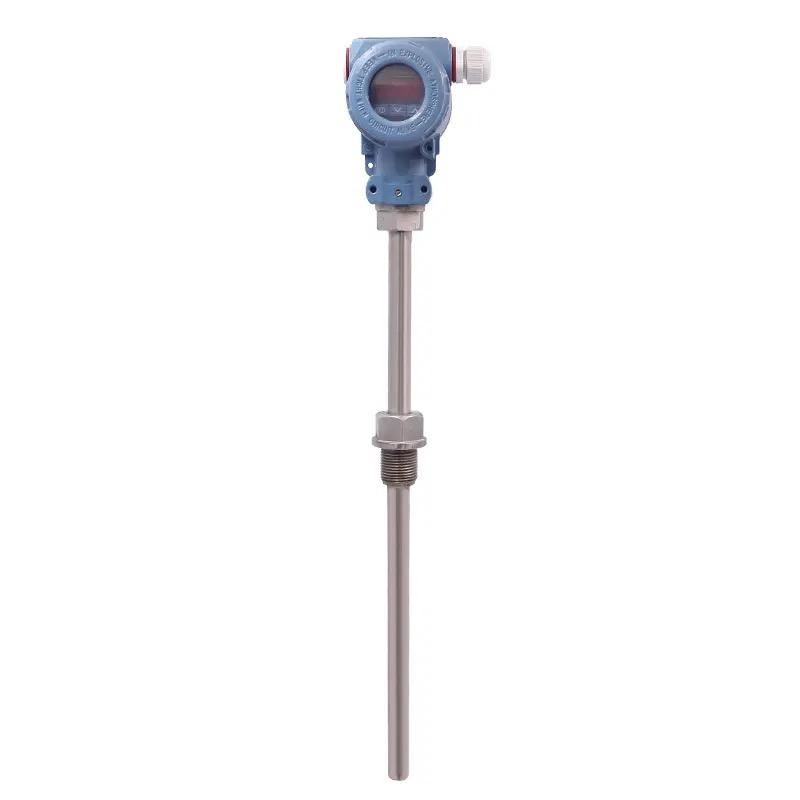

An transmițător de temperatură integrat combină elementul senzor și electronica transmițătorului într-un singur ansamblu fizic, de obicei montat direct pe sondele termoizolante sau în capul ansamblului senzorului de temperatură. Această abordare integrată contrastează cu arhitectura tradițională împărțită, în care un senzor separat de la distanță se conectează la un transmițător montat separat printr-un cablu prelungitor și oferă câteva avantaje practice și de performanță care au făcut transmițătoarele integrate configurația preferată pentru majoritatea instalațiilor noi de temperatură a proceselor industriale.

Configurații fizice ale transmițătorilor de temperatură integrati

Transmițătoarele de temperatură integrate sunt disponibile în două configurații fizice principale:

• Transmițătoare montate pe cap: Un modul transmițător compact montat în interiorul capului de conectare al unui ansamblu senzor de temperatură montat în godeu termic. Modulul transmițător ocupă de obicei o carcasă în format DIN B sau DIN A care se potrivește în capul de conectare standard, iar cablurile senzorului se conectează direct la bornele transmițătorului din carcasa capului etanș. Transmițătoarele montate pe cap elimină trecerea cablului de prelungire între senzor și transmițător, eliminând sursele de captare a EMF, eroarea de rezistență a cablurilor și degradarea de măsurare indusă de conector care afectează sistemele de fire extinse. Ele scot semnalul standard de buclă de curent de 4 până la 20 mA pe două fire care ies din capul de conectare la sistemul de control, necesitând doar cablu de control standard, mai degrabă decât cablul de extensie specializat sau firul de extensie termocuplu necesar în sistemele cu arhitectură divizată.
• Transmițătoare montate pe șină sau pe șină DIN: Module transmițătoare compacte concepute pentru montarea pe șină standard DIN 35 în interiorul dulapurilor de instrumente sau al panourilor de distribuție, care primesc de obicei intrări ale senzorilor de la senzori de câmp la distanță pe cabluri scurte până la moderate. Aceste transmițătoare acceptă aceeași gamă de intrări de senzori ca și tipurile montate pe cap, dar sunt amplasate în mediul controlat al unui dulap de instrumente, reducând variația de temperatură ambientală pe care o experimentează și simplificând accesul pentru configurare și înlocuire. Transmițătoarele montate pe șină sunt utilizate în mod obișnuit în aplicații grupate în care mai mulți senzori se alimentează într-un singur dulap și în instalațiile în care locația conexiunii la proces nu permite montarea unui transmițător montat pe cap din cauza temperaturii, vibrațiilor sau constrângerilor de acces.

Avantajele de performanță ale transmițătoarelor integrate

Arhitectura integrată oferă îmbunătățiri măsurabile ale performanței față de sistemele transmițătoare cu senzori divizați în mai multe domenii care afectează direct calitatea măsurătorilor și fiabilitatea sistemului:

• Eliminarea erorilor cablului de prelungire a termocuplului: Prelungirea termocuplului transportă semnalul milivolt al termocuplului de la capul senzorului la transmițătorul de la distanță sau la sistemul de control. Orice întrerupere, conector sau buclă de masă din acest fir prelungitor introduce erori care nu pot fi distinse de semnalele legitime de temperatură la instrumentul de recepție. Transmițătoarele montate pe cap elimină complet cablul de prelungire prin conversia semnalului de milivolt într-un semnal de buclă de curent de 4 până la 20 mA la capul senzorului, iar semnalul de buclă de curent este complet imun la zgomotul și erorile de scurgere care corup semnalele de milivolt pe perioade lungi.
• Îmbunătățirea imunității la zgomot: Ieșirea în buclă de curent de 4 până la 20 mA a transmițătorului integrat este mult mai rezistentă la interferența electromagnetică (EMI) de la motoarele din apropiere, unitățile de frecvență variabilă și cablurile de alimentare decât semnalele senzorului de milivolti transportate pe firele lungi de prelungire. În mediile industriale cu zgomot electric semnificativ, această îmbunătățire a imunității la zgomot produce adesea o reducere măsurabilă a variabilității măsurătorilor, traducându-se direct într-un control mai stabil al procesului.
• Costuri reduse de cablare: Cablul standard de pereche răsucită ecranat utilizat pentru conexiunile buclei de curent de 4 până la 20 mA costă cu 40 până la 60 la sută mai puțin pe metru decât cablul de prelungire specializat pentru termocuplu, necesar pentru cursele lungi de termocuplu necompensate. Pentru instalațiile mari cu sute de puncte de măsurare a temperaturii la distanțe de 50 de metri sau mai mult față de camera de comandă, această diferență de cost de cablare reprezintă o economie semnificativă a costurilor de capital, care compensează parțial sau total costul unitar mai mare al transmițătoarelor montate pe cap comparativ cu capetele simple de terminale.

Alegerea transmițătorului de temperatură potrivit pentru controlul procesului

Selectarea transmițătorului de temperatură corect pentru o aplicație de control al procesului necesită potrivirea specificațiilor transmițătorului cu cerințele de măsurare ale aplicației pe mai multe dimensiuni simultan. Următorul cadru abordează criteriile cheie de selecție într-o secvență de decizie practică.

Tipul senzorului și domeniul de măsurare

Prima decizie de selecție este tipul de senzor, care determină potențialul fundamental de precizie, domeniul de măsurare și compatibilitatea cu mediul înconjurător al sistemului. Utilizați senzori RTD (Pt100 sau Pt1000) și transmițătoare compatibile pentru aplicații care necesită o precizie de măsurare mai bună decât plus sau minus 1 grad Celsius, pentru temperaturi sub 600 de grade Celsius și unde este necesară stabilitate pe termen lung pe ani de funcționare continuă. Utilizați senzori de termocuplu și transmițătoare compatibile pentru temperaturi peste 600 de grade Celsius, pentru aplicații în care este necesar un răspuns rapid la schimbări rapide de temperatură sau unde costul senzorilor RTD este prohibitiv pentru un număr mare de puncte de măsurare.

Transmițătoarele de intrare universale care acceptă atât intrari de termocuplu, cât și RTD sunt disponibile de la majoritatea producătorilor importanți și sunt deosebit de valoroase în instalațiile cu diverse inventare de senzori sau în aplicații de modernizare în care tipul de senzor existent poate să nu fie cunoscut în momentul achiziționării transmițătorului. Transmițătoarele de intrare universale sacrifică de obicei o mică creștere a preciziei în comparație cu transmițătoarele specifice senzorului, datorită compromisurilor implicate în proiectarea circuitelor de intrare pentru a gestiona atât semnalul de termocuplu la nivel de milivolt, cât și măsurarea rezistenței necesare pentru intrările RTD, dar modelele moderne au redus această penalizare de precizie la mai puțin de 0,05 grade Celsius în majoritatea cazurilor.

Protocolul de ieșire și cerințele de comunicare

Protocolul de ieșire al emițătorului trebuie să fie compatibil cu infrastructura sistemului de control al recepției:

• Doar analog de la 4 la 20 mA: Potrivit pentru sistemele DCS și PLC mai vechi, fără capacitate de comunicare digitală în câmp, sau pentru aplicații simple în care numai valoarea curentă a temperaturii de proces este necesară la sistemul de control și nu trebuie transmise date de diagnosticare. Transmițătorul doar analogic este opțiunea cea mai simplă și cu cel mai mic cost, necesitând doar un card de intrare analogic standard în sistemul de control al recepției.
• 4 până la 20 mA cu HART: Protocolul HART (Highway Addressable Remote Transducer) suprapune un semnal digital pe bucla de curent de 4 până la 20 mA, permițând configurarea, diagnosticarea și datele variabilelor de proces secundare să fie comunicate unui sistem de gestionare a activelor compatibil HART, în timp ce semnalul primar de 4 până la 20 mA continuă să funcționeze cu infrastructura de intrare analogică existentă. Transmițătoarele capabile HART sunt alegerea dominantă pentru noile instalații industriale de transmițătoare de temperatură din întreaga lume, deoarece oferă capacitate de diagnosticare digitală fără a necesita înlocuirea infrastructurii de cablare analogică existentă.
• Foundation Fieldbus sau PROFIBUS PA: Buse de câmp pur digitale care înlocuiesc bucla de curent de 4 până la 20 mA cu un protocol de comunicație complet digital care transportă mai multe variabile de proces, diagnosticare și parametri de configurare pe o singură pereche de fire care pot conecta mai multe dispozitive într-o topologie de magistrală. Potrivit pentru instalațiile noi în care sistemul de control acceptă aceste protocoale, iar beneficiile măsurării multivariabile și ale diagnosticării complete de la o singură pereche de fire justifică costul mai mare de inginerie de instalare în comparație cu sistemele analogice sau HART.
• Wireless (WirelessHART sau ISA100): Transmițătoare de temperatură fără fir care comunică măsurătorile către un gateway wireless fără nici un cablu de semnal, alimentate de baterii sau de recoltare de energie din mediul de proces. Transmițătoarele fără fir sunt deosebit de valoroase în aplicațiile de modernizare în care rularea noilor cabluri de semnal în locații inaccesibile sau periculoase ar fi prohibitiv de costisitoare și în aplicațiile de monitorizare a activelor care se mișcă sau se rotesc, unde conexiunile prin cablu nu sunt practice.

Condiții de mediu și de proces

Mediul fizic în care va fi instalat emițătorul impune cerințe privind carcasa emițătorului, gradul de protecție la intrare și certificarea zonelor periculoase:

• Protecție la intrare: Carcasa transmițătorului trebuie să aibă un grad minim de IP65 (etanșă la praf și protejată împotriva jeturilor de apă) pentru instalații în aer liber și medii de spălare; IP67 (imersie până la 1 metru) pentru aplicații cu risc de inundare a apei; și IP68 (imersie continuă) pentru transmițătoarele instalate în locații scufundate. Valoarea IP a capului de conectare și a oricăror intrări de cablu trebuie verificate, deoarece electronicele transmițătorului pot avea un grad de IP mai mare decât fitingurile de intrare utilizate efectiv în instalație.
• Certificare pentru zone periculoase: Emițătoarele instalate în zone clasificate ca potențial explozive conform standardelor naționale sau internaționale de clasificare a zonelor periculoase trebuie să aibă certificarea corespunzătoare pentru clasificarea zonei specifice. Cele mai obișnuite metode de protecție a zonelor periculoase pentru transmițătoarele de temperatură sunt siguranța intrinsecă (Ex ia sau Ex ib) pentru utilizarea în zonele 0, 1 și 2 (pericol de gaz) și incinte rezistente la flacără și explozie (Ex d) pentru aplicațiile în care sunt necesare transmițătoare de putere mai mare. Verificați dacă aprobarea specifică a transmițătorului acoperă grupul de gaz și clasa de temperatură aplicabile locației de instalare.
• Rezistenta la vibratii si socuri: În instalațiile supuse vibrațiilor mașinilor de procesare, selectați transmițători testați și evaluați pentru frecvența și amplitudinea vibrațiilor așteptate. Transmițătoarele pentru aplicații de monitorizare a compresoarelor, pompelor și turbinelor ar trebui să fie evaluate conform standardelor de testare a vibrațiilor IEC 60068 2 6 cu niveluri de vibrație de cel puțin 2 g pe intervalul de frecvență de la 10 la 2.000 Hz pentru a evita defecțiunile premature din cauza oboselii componentelor induse de vibrații.

Rezumatul parametrilor selecției cheilor

Cum să depanați un transmițător de temperatură?

Transmițător de temperatură depanarea urmează o secvență logică de diagnosticare care izolează sistematic defecțiunea senzorului, cablajului sau electronicii transmițătorului înainte de a ajunge la concluzii despre ce componentă necesită atenție. Abordarea problemelor transmițătorului fără această structură sistematică duce la înlocuiri inutile de componente și la un timp de nefuncționare extins al procesului. Următoarea secvență acoperă cele mai comune categorii de defecțiuni în instalațiile de transmițător de temperatură industrial.

Ieșire maximă sau minimă constantă (semnal saturat)

O ieșire a transmițătorului blocată la 20,5 mA (sau curentul de eroare de nivel superior al transmițătorului) sau la 3,6 mA (curent de eroare la scară redusă) indică faptul că transmițătorul a detectat o stare în afara intervalului sau o defecțiune a senzorului și și-a condus ieșirea la o valoare de siguranță prestabilită. Diagnosticați după cum urmează:

1. Verificați codurile de eroare active: Conectați un comunicator HART sau software-ul de configurare al producătorului la transmițător și citiți orice diagnosticare a erorilor active. Sistemul de autodiagnosticare al emițătorului va identifica de obicei dacă defecțiunea este o intrare deschisă a senzorului, un scurtcircuit la intrarea senzorului, intrarea senzorului în afara intervalului sau o defecțiune internă a hardware-ului transmițătorului. Aceste informații de diagnostic direcționează imediat investigația către componenta corectă, fără a necesita inspecția fizică a fiecărui element din bucla de măsurare.
2. Măsurați continuitatea senzorului la bornele transmițătorului: Deconectați cablurile senzorului de la bornele de intrare ale transmițătorului și măsurați rezistența senzorului (pentru RTD) sau continuitatea (pentru termocuplu) la șuruburile terminalelor cu un multimetru calibrat. Un RTD Pt100 la temperatura ambiantă ar trebui să măsoare aproximativ 109 până la 110 ohmi pentru fiecare 25 de grade Celsius peste referința de 0 grade a senzorului; o citire a circuitului deschis indică un element RTD rupt sau un cablu întrerupt al senzorului. Un termocuplu la temperatura ambiantă ar trebui să producă o citire de rezistență foarte scăzută (de obicei, 1 până la 10 ohmi, în funcție de materialul și lungimea termocuplului); un circuit deschis indică o joncțiune sau un fir de termocuplu rupt.
3. Reconectați senzorul și verificați citirea față de o referință: Dacă senzorul măsoară corect la bornele transmițătorului, dar ieșirea transmițătorului este încă saturată, verificați dacă intervalul de măsurare configurat al transmițătorului este adecvat pentru temperatura reală a procesului. Un transmițător care funcționează corect care primește un semnal de senzor pentru o temperatură în afara domeniului său configurat își va satura ieșirea; reducerea intervalului de măsurare sau reconfigurarea intervalului pentru a include temperatura reală a procesului ar trebui să restabilească funcționarea normală.

Ieșire zgomotoasă sau instabilă

O ieșire care fluctuează rapid dincolo de ceea ce ar putea reprezenta temperatura procesului în sine indică o captare a zgomotului electric în cablurile senzorului sau al transmițătorului, o conexiune slabă sau o problemă de pătrundere a umezelii în carcasa transmițătorului sau în capul de conectare al senzorului. Investigați următoarele în ordine:

• Verificați împământarea scutului: Verificați dacă ecranul cablului senzorului este împământat doar la un capăt (de obicei, la capătul camerei de control sau al cabinetului de distribuție), cu capătul de câmp al ecranului neterminat. Împământarea scutului la ambele capete creează o buclă de masă care poate injecta zgomot în circuitul de măsurare la aceleași frecvențe ca și sursa de interferență. Corectarea scuturilor cu împământare dublă rezolvă frecvent problemele de zgomot ale transmițătorului fără nicio altă intervenție.
• Verificați bornele de conectare pentru umiditate și coroziune: Deschideți capul de conectare al transmițătorului și verificați toate șuruburile terminalelor și conexiunile pentru acumulare de umiditate, produse de coroziune sau șuruburi de terminale slăbite. Umiditatea dintre bornele cablului de prelungire a termocuplului și lucrările metalice legate la pământ creează curenți de scurgere care apar ca zgomot în măsurare. Uscați capul de conectare cu aer comprimat uscat, tratați bornele corodate cu un agent de curățare a contactelor și strângeți toate șuruburile terminalelor la cuplul specificat înainte de a reasambla capul cu o etanșare nouă pentru intrarea cablului.
• Separați cablurile senzorilor de cablurile de alimentare: Asigurați-vă că cablul senzorului este direcționat separat de cablurile de alimentare, cablurile de frecvență variabilă și alte surse de zgomot ridicat pe toată durata sa de la senzor la emițător sau camera de control. Dirijarea paralelă a cablurilor senzoriale și de alimentare creează un cuplaj inductiv și capacitiv care injectează zgomot în semnalul de măsurare; menținerea unei distanțe de cel puțin 300 mm de cablurile de alimentare sau plasarea cablurilor senzorilor într-o conductă metalică separată elimină această cale de cuplare.

Reading Offset: Eroare de măsurare consistentă

Un transmițător de temperatură care produce o citire constantă peste sau sub temperatura reală a procesului printr-un decalaj fix în domeniul de măsurare, confirmată prin comparație cu un termometru de referință calibrat în același proces, indică fie o deviere de calibrare a transmițătorului, o configurație incorectă a transmițătorului, fie o sursă de eroare sistematică, cum ar fi rezistența plumbului într-o conexiune RTD necompensată cu două fire. Verificați parametrii de configurare a transmițătorului (tipul senzorului, tipul conexiunii, intervalul și zero) față de documentația originală de punere în funcțiune înainte de a efectua o verificare de calibrare, deoarece erorile de configurare introduse în timpul întreținerii sunt o cauză comună și ușor de corectat a decalajelor sistematice ale citirii. Dacă configurația este confirmată corectă, efectuați o verificare a calibrării în două puncte folosind o sursă de temperatură de precizie și un transmițător de referință certificat sau un calibrator pentru a caracteriza mărimea și dependența de temperatură a offsetului și aplicați o corecție de calibrare sau înlocuiți transmițătorul dacă offset-ul depășește cerințele de precizie ale aplicației.

Menținerea emițătorilor de temperatură pentru aplicații industriale

Un disciplinat transmițător de temperatură Programul de întreținere susține acuratețea măsurătorilor, previne eșecurile neașteptate de măsurare care perturbă controlul procesului și maximizează durata de viață utilă a investiției instrumentului. Programul de întreținere pentru transmițătoarele de temperatură industriale acoperă verificarea periodică a calibrării, inspecția fizică, revizuirea datelor de diagnosticare pentru întreținerea predictivă și înlocuirea planificată a componentelor senzorilor care se confruntă cu îmbătrânirea accelerată în funcționare.

Programul de verificare a calibrării

Intervalul de verificare a calibrării pentru transmițătoarele de temperatură ar trebui stabilit pe baza cerințelor de precizie a aplicației, a stabilității pe termen lung specificată a transmițătorului și a consecințelor erorii de măsurare nedetectate pentru calitatea și siguranța controlului procesului. Intervalele tipice de verificare a calibrării pentru transmițătoarele de temperatură industriale variază de la 6 luni pentru măsurători critice de siguranță, unde orice derive peste plus sau minus 0,5 grade Celsius trebuie detectată cu promptitudine, până la 2 până la 5 ani pentru măsurători de monitorizare necritice, în care specificația de stabilitate pe termen lung a transmițătorului (de obicei, plus sau minus 0,1 la 0,25 la sută, justifică intervale mai lungi de verificare între producător.

Verificarea calibrării trebuie efectuată utilizând o sursă de temperatură calibrată (calibrator de bloc uscat sau baie de temperatură) trasabilă la standardele naționale de măsurare, cu un termometru de referință calibrat cu o precizie mai mare decât transmițătorul verificat servind drept standard de comparație. Înregistrați citirile așa cum au fost găsite și din stânga la cel puțin două puncte de temperatură în intervalul configurat (de obicei la 25% și 75% din interval) pentru a caracteriza atât offset-ul zero, cât și eroarea de interval. Documentați toate rezultatele calibrării în înregistrarea de calibrare a instrumentului și tendințați rezultatele de-a lungul calibrărilor succesive pentru a identifica deviația treptată care poate indica deteriorarea stării senzorului înainte ca aceasta să devină o problemă de măsurare.

Inspecție fizică și întreținere preventivă

Programul de inspecție fizică pentru transmițătoarele de temperatură ar trebui să includă următoarele verificări la fiecare vizită de întreținere programată:

• Integritatea carcasei: Inspectați carcasa transmițătorului pentru deteriorări fizice, coroziune sau deteriorare a straturilor de protecție. Verificați dacă toate intrările de cabluri sunt sigilate cu presetupele nominale originale și că garniturile de pe capacul transmițătorului nu sunt deteriorate și fac contact complet. Înlocuiți garniturile deteriorate pentru a menține gradul de protecție a carcasei.
• Conexiuni terminale: Verificați toate conexiunile terminalelor pentru etanșeitate, coroziune și prezența oricărei umidități în capul de conectare. Strângeți din nou șuruburile terminalelor la cuplul specificat; coroziunea la conexiunile terminale este o defecțiune progresivă care produce o eroare de măsurare crescândă în timp și eventuala defecțiune a circuitului deschis dacă nu este abordată.
• Starea sondei termice (unde este prevăzută): Inspectați sonda termică pentru coroziune externă, deteriorare mecanică cauzată de vibrațiile induse de curgere (vizibile ca uzură sau crăpare la conexiunea de proces) și curățenia internă. O sondă termică cu subțierea semnificativă a peretelui din cauza coroziunii creează un risc de eliberare a fluidului de proces în cazul defecțiunii peretelui rămas, necesitând înlocuirea înainte ca funcția de protecție de măsurare a sondei să fie compromisă.
• starea elementului senzor: Pentru elementele RTD și termocuplu expuse, inspectați mantaua de protecție pentru deteriorări mecanice, coroziune și orice semne de contaminare cu fluidul de proces a cavității senzorului. Comparați rezistența senzorului de curent (pentru RTD) sau rezistența de izolație (pentru mantaua termocuplului) cu valorile de bază înregistrate la punerea în funcțiune; rezistența de izolație degradată în mantaua termocuplului (sub 1 megaohm la temperatura de funcționare) indică pătrunderea umidității sau deteriorarea învelișului care va produce erori de măsurare și necesită înlocuirea senzorului.

Utilizarea datelor de diagnosticare pentru întreținerea predictivă

Transmițătoarele de temperatură cu magistrală de câmp compatibile HART și digitale generează în mod continuu date de diagnosticare care pot fi utilizate pentru a identifica problemele în curs de dezvoltare înainte ca acestea să provoace erori de măsurare. Transmițătoarele moderne de temperatură integrate monitorizează și raportează parametrii, inclusiv temperatura joncțiunii rece, rezistența senzorului (pentru intrările RTD), tensiunea de alimentare în buclă, temperatura electronică internă a transmițătorului și orele totale de funcționare de la ultima resetare. Revizuirea acestor parametri de diagnosticare printr-un sistem de management al activelor în timpul operațiunilor normale, mai degrabă decât să aștepte ca transmițătorul să semnaleze o alertă, permite abordări de întreținere predictivă care programează înlocuirea senzorului pe baza indicatorilor de stare reală, mai degrabă decât pe intervale calendaristice fixe.

O creștere progresivă a rezistenței senzorului RTD peste valoarea sa așteptată pentru temperatura procesului, observată în datele de diagnosticare pe parcursul citirilor succesive, este un indicator timpuriu al contaminării elementului senzorului sau deteriorării mecanice care va produce în cele din urmă o eroare semnificativă de măsurare sau o defecțiune a circuitului deschis. Programarea înlocuirii senzorului la următoarea fereastră de întreținere planificată atunci când această tendință este identificată pentru prima dată, mai degrabă decât așteptarea unei erori complete de măsurare, evită întreruperea procesului asociată cu o înlocuire neprogramată a senzorului în timpul producției. Această abordare predictivă a întreținerii transmițătorului de temperatură este una dintre cele mai rentabile aplicații ale capacității de diagnosticare digitală integrată în transmițătoarele de temperatură industriale moderne.
