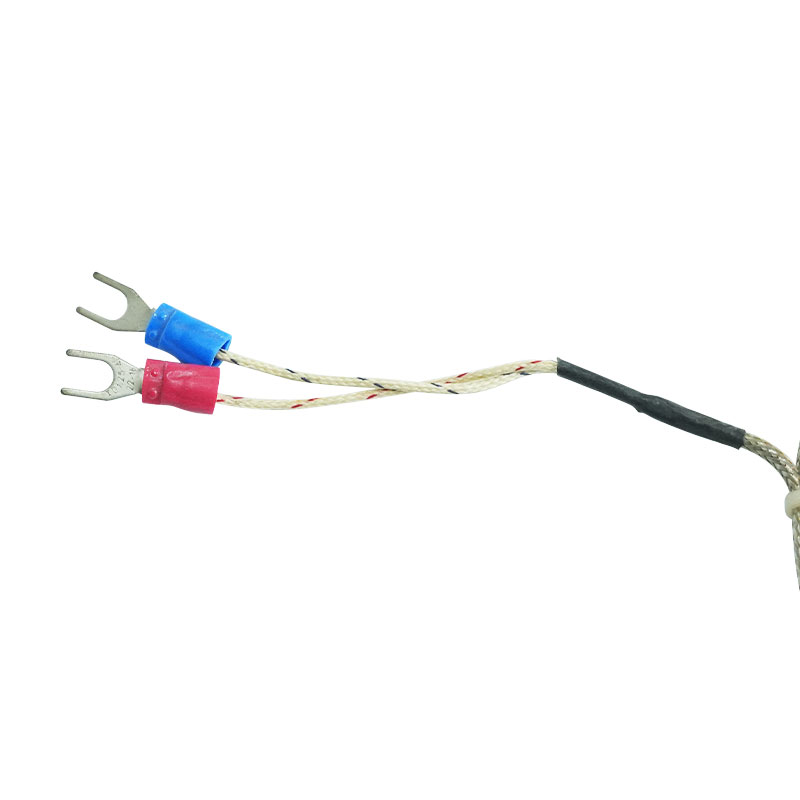

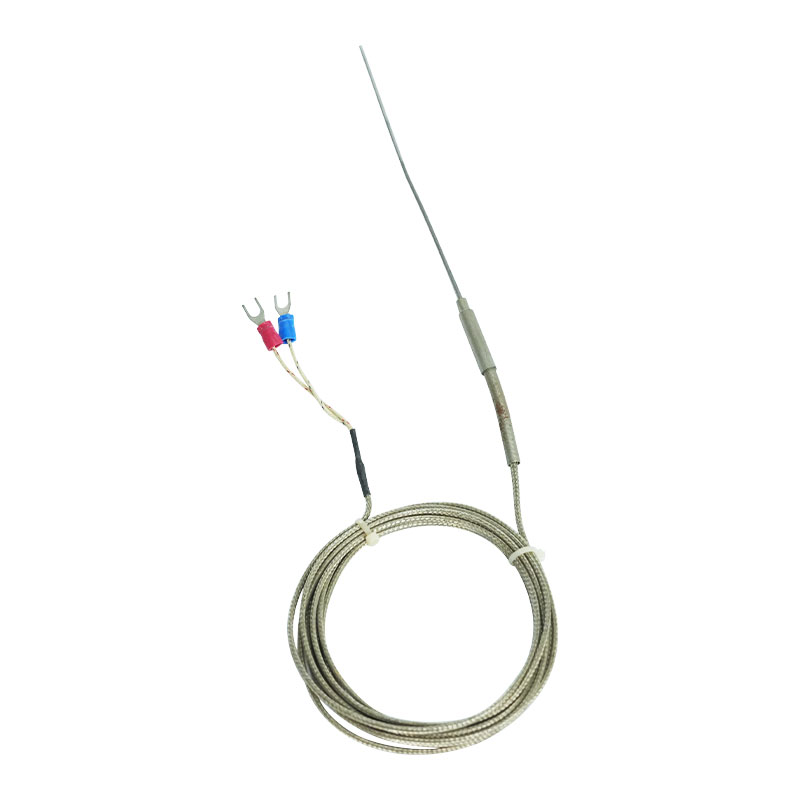

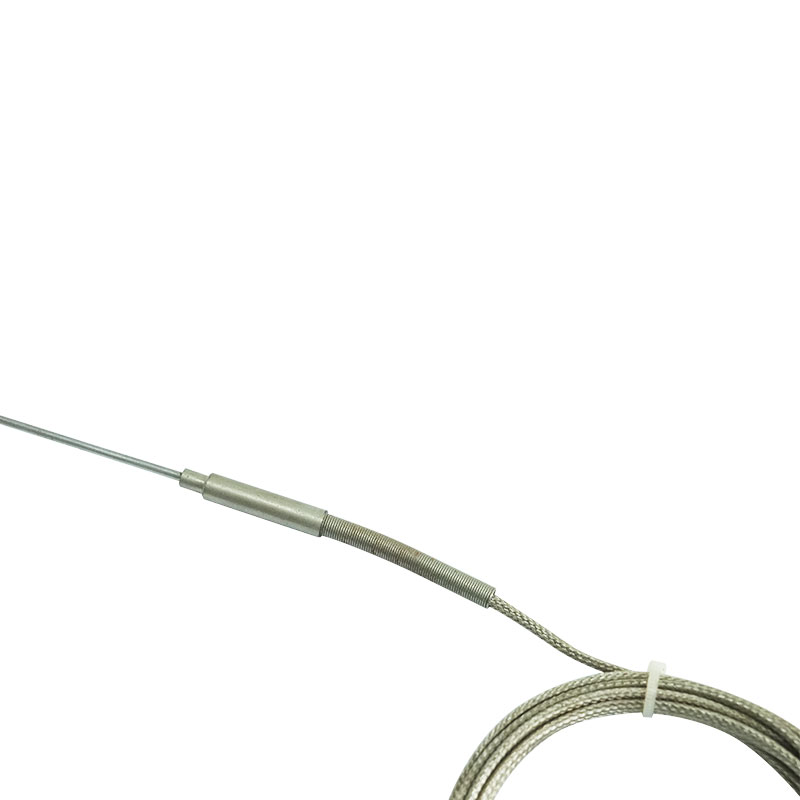

Termocuplu învelit
-
Tipul, domeniul de măsurare a temperaturii și toleranța termocuplului învelit
categorie Cod Nota de absolvire Diametrul exlermal al tubului (mm) Interval de măsurare (℃) Temperatura maximă de aplicare (℃) ∆tToleranță 1 2 Nichel-crom--cupronicil WREK E ≥Φ3 -40-700 700 ±1,5℃ sau ±0,4%t ±2,5℃ sau ±0,75%t Nichel-crom--nisiloy WRNK K -40-900 950 Ferrum-cupronickel WRJK J -40-500 600 Guprum-cupronickel WRCK T -40-350 400 Rodiu Platină-Platină WRPK S Φ5-Φ8 0-1100 1300 ±1,5℃ i: 2,5%l Termocuplu învelit dispozitiv nefix
Tip cutie de conectare Model Tip simplu WR□K-101
WR□K 2 -101Tip rezistent la apa WR□K-131
WR□K 2 -131Tip cuplare rapidă WR□K-151
WR□K 2 -151Tip priză pentru aviație WR□K-161
WR□K 2 -161Tip mâner WR□K-187
WR□K 2 -187Tip prelungitor WR□K-191
WR□K 2 -191Notă: (1) WRNK-101 poate fi utilizat pentru a înlocui miezul interior al termocuplului ansamblului. (2) Tipul de sârmă de prelungire este de obicei atașat cu un fir de plumb de 500 mm, dacă este necesar să adăugați, vă rugăm să indicați lungimea. (3) Terminalul de măsurare este livrat cu tip izolație. dacă trebuie să fie conectat la manșon, schimbați modelul mantisă „1” cu „2” și „7” cu „8”. de exemplu, 131 este schimbat în 132; 187 este schimbat în 188. (4) Consultați paginile 26-28, Tabel, 6 și Fig. 35 pentru marcajul de gradare și intervalul de măsurare. Timpul de răspuns, diametrul și lungimea disponibilă a termocuplului învelit.
Termocuplu învelit tip șurub manșon
Tip cutie de conectare Model Tip rezistent la apa WR□K-231
WR□K 2 -231
WR□K-331
WR□K 2 -331Tip cuplare rapidă WR□K-251
WR□K 2 -251
WR□K-351
WR□K 2 -351Tip priză pentru aviație WR□K-261
WR□K 2 -261
WR□K-361
WR□K 2 -361Tip prelungitor WR□K-291
WR□K 2 -291
WR□K-391
WR□K 2 -391Tip prelungitor(stainless steel flexible tube) WR□K-291G
WR□K 2 -291G
WR□K-391G
WR□K 2 -391GNotă: (1 ) Un fir de plumb de 500 mm este de obicei atașat la tipul de cablu de prelungire, dacă este necesar să adăugați, vă rugăm să indicați lungimea.
(2) Terminalul de măsurare este livrat cu tip izolație. potrivirea trebuie să se conecteze cu carcasa; schimbați modelul mantisei „1” în „2”, de exemplu 231 este schimbat în 232; 291 este schimbat în 292.
(3) Diametrul termocuplului învelit nu este mai mic de 5. Furnizarea generală pentru șuruburi cu șuruburi ale șuruburilor cu manșon este M16 × 1,5 și ≤Φ4 este M12 × 1,5.
(4) Presiunea nominală a colțului ferulei fixe este de 2,5 MPa. Presiunea nominală a flanșei ferulei mobile este presiunea normală.
(5) Consultați paginile 26 - 28, tabel, 6 și fig. 35 pentru marcajul de gradare și domeniul de măsurare. timpul de răspuns, diametrul și lungimea disponibilă a termocuplului învelit
Termocuplu cu manta de tip manta
Tip cutie de conectare Model Tip rezistent la apa WR□K-431
WR□K2-431
WR□K-531
WR□K 2 -531Tip cuplare rapidă WR□K-451
WR□K 2 -451
WR□K-551
WR□K 2 -551Tip priză pentru aviație WR□K-461
WR□K 2 -461
WR□K-561
WR□K 2 -561Tip prelungitor WR□K-491
WR□K 2 -491
WR□K-591
WR□K 2 -591Tip prelungitor(stainless steel flexible tube) WR□K-4911G
WR□K 2 -4911G
WR□K-5911G
WR□K 2 -5911GNotă: (1) Un fir de plumb de 500 mm este de obicei atașat la cablul de prelungire tip „S”, dacă este necesar să adăugați, vă rugăm să indicați lungimea separat.
(2) Terminalul de măsurare este livrat cu tip izolație. Dacă trebuie să se conecteze cu coșul, schimbați modelul mantisă „1” cu „2”, de exemplu.431 este schimbat la 432.
(3) Diametrul termocuplului învelit nu este mai mic de Φ5. Alimentarea generală pentru flanșa virolei este Φ60 și ≤ 04 este Φ50.
(4) Presiunea nominală a flanșei ferulei fixe este de 2,5 MPa. Presiunea nominală a flanșei ferulei mobile este presiunea normală.
(5) Consultați paginile 26 - 28, tabelul 6 și fig. 35 pentru marcajul de gradare, domeniul de măsurare. Timpul de răspuns, diametrul și lungimea disponibilă a termocuplului învelit.
-
